توضیحات

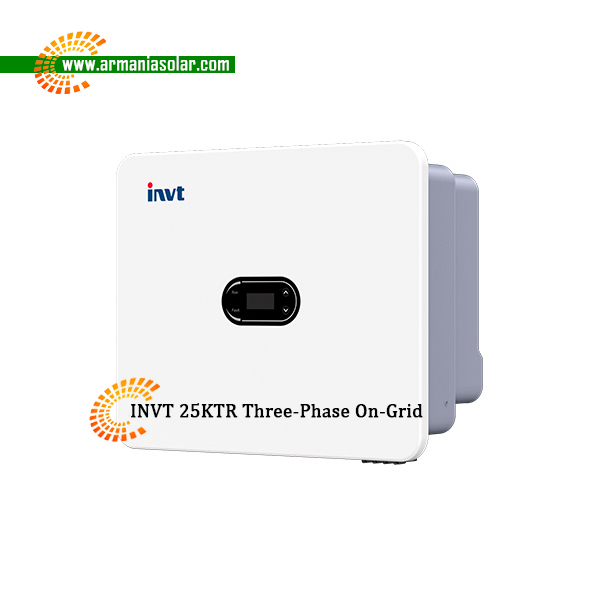

اینورتر XG17-25KTR یک اینورتر متصل به شبکه سه‌فاز از شرکت INVT است که مناسب نیروگاه‌های خورشیدی خانگی کوچک و نیروگاه‌های تجاری کوچک طراحی شده است. این خانواده محصول شامل چهار مدل با توان نامی ۱۷، ۲۰، ۲۲ و ۲۵ کیلووات می‌شود و با طراحی ظاهری ساده و شیک به همراه پلتفرم پایش هوشمند داده، تجربه‌ای نوین از مصرف انرژی خورشیدی را برای کاربران فراهم می‌کند.

مشخصات فنی

ورودی (DC)

• حداکثر توان ورودی: بین ۲۷.۲ تا ۴۰ کیلووات (بسته به مدل)
• حداکثر ولتاژ ورودی: ۱۱۰۰ ولت
• ولتاژ شروع کار: ۲۵۰ ولت
• ولتاژ نامی ورودی: ۶۰۰ ولت
• تعداد MPPT:  دو عدد
• تعداد استرینگ در هر MPPT: دو یا ۳ (بسته به مدل)
• حداکثر جریان هر MPPT: معادل 32 آمپر
• حداکثر جریان اتصال کوتاه هر MPPT: بین 40 تا ۶۰ آمپر

خروجی (AC)

• حداکثر جریان خروجی: بین ۲۷.۲ تا ۳۹.۸ آمپر (بسته به مدل)
• توان نامی خروجی: ۱۷، ۲۰، ۲۲ و ۲۵ کیلووات (بر اساس مدل)
• حداکثر توان خروجی: بین ۱۸.۸ تا ۲۷.۵ کیلوولت‌آمپر (بسته به مدل)
• فرکانس نامی شبکه: ۵۰ یا ۶۰ هرتز
• ولتاژ نامی شبکه: ۲۳۰/۴۰۰ ولت AC سه‌فاز
• ضریب توان: بیشتر از ۰.۹۹ (قابل تنظیم بین ۰.۸ پیش‌فاز تا ۰.۸ پس‌فاز)
• THDi (اعوجاج هارمونیکی جریان): کمتر از ۳ درصد در توان نامی
• حداکثر بازدهی: ۹۸.۴۰ درصد

حفاظت‌ها

• حفاظت در برابر پلاریته معکوس DC
• حفاظت ضد جزیره‌ای شدن (Anti-islanding)
• حفاظت اتصال کوتاه AC
• واحد پایش جریان نشتی
• پایش مقاومت عایقی
• پایش خطای اتصال زمین
• پایش وضعیت شبکه
• پایش استرینگ‌های فتوولتائیک
• محافظ صاعقه (SPD) نوع II
• حفاظت AFCI (تشخیص قوس الکتریکی) به‌صورت اختیاری

ارتباطات

• نمایشگر: LCD یا LED به همراه اپلیکیشن موبایل
• استاندارد ارتباطی: RS485
• گزینه‌های اختیاری: WiFi، GPRS، اترنت

مشخصات عمومی

• ابعاد (عرض × ارتفاع × عمق): ۵۳۴ × ۴۴۰ × ۲۲۰ میلی‌متر
• وزن: ۲۴ کیلوگرم
• محدوده دمای کاری: منفی ۳۰ تا مثبت ۶۰ درجه سانتی‌گراد
• روش خنک‌کنندگی: خنک‌سازی هوشمند (Smart Cooling)
• درجه حفاظت: IP66
• حداکثر ارتفاع کاری: ۴۰۰۰ متر
• رطوبت نسبی: ۰ تا ۱۰۰ درصد
• توپولوژی: بدون ترانسفورماتور (Transformerless)
• مصرف توان در شب: کمتر از ۱ وات

ویژگی‌های کلیدی

• بازدهی بالا و تولید انرژی بیشتر: دارای ۲ ترکر MPP با دقت ردیابی بالا در هر مدار و پاسخ‌دهی دینامیک سریع؛ قابلیت اُوِرسایز کردن ورودی DC تا ۱۶۰ درصد؛ حداکثر بازدهی ۹۸.۴ درصد با محدوده ولتاژ MPPT گسترده (۲۰۰ تا ۱۰۰۰ ولت)؛ سازگار با ماژول‌های پرقدرت.
• بهره‌برداری و نگهداری هوشمند و ساده: عملکرد تشخیص هوشمند منحنی I-V برای مکان‌یابی دقیق و خودکار خطاهای استرینگ فتوولتائیک؛ تشخیص هوشمند خطا با ثبت لحظه‌ای شکل موج ولتاژ و جریان سمت AC برای مکان‌یابی سریع خطا؛ پشتیبانی از RS485 با گزینه‌های اختیاری WiFi/GPRS/اترنت برای پایش و کنترل از راه دور از طریق کامپیوتر یا موبایل.
• قابلیت اطمینان بالا و بدون دغدغه: درجه حفاظت IP66 مناسب نصب در فضای باز؛ محافظ صاعقه (SPD) نوع II در سمت DC و AC برای جلوگیری از آسیب صاعقه؛ قابلیت AFCI اختیاری که در صورت تشخیص قوس الکتریکی، بلافاصله عملکرد اینورتر را متوقف می‌کند.
