توضیحات

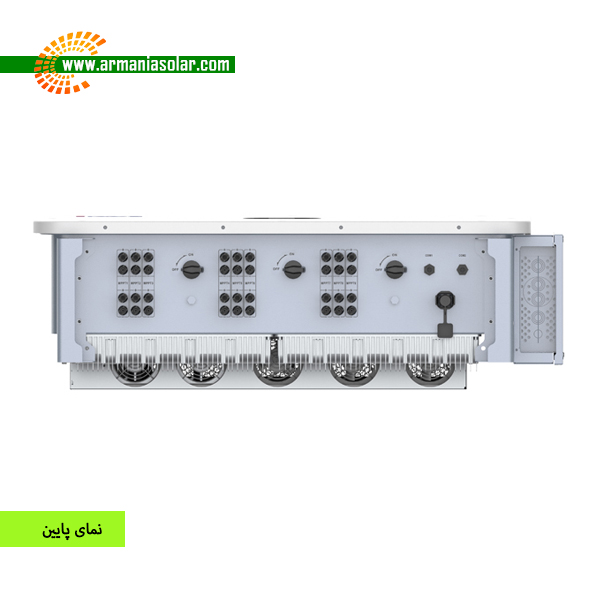

اینورتر XG100-150KTR-PRO یکی از محصولات سری اینورترهای متصل به شبکه (On-Grid) سه‌فاز شرکت INVT است که برای نیروگاه‌های خورشیدی صنعتی و تجاری بزرگ‌مقیاس، نیروگاه‌های زمینی و پروژه‌های بزرگ طراحی شده است. این خانواده محصول شامل پنج مدل با توان نامی ۱۰۰، ۱۱۰، ۱۲۵، ۱۳۶ و ۱۵۰ کیلووات می‌شود و با چگالی توان بالا، امکان اتصال به ماژول‌های فتوولتائیک قدرتمند (بالای ۷۰۰ وات) و مجهز به سیستم مدیریت داده هوشمند یکپارچه، راهکاری کارآمد و انعطاف‌پذیر برای بهره‌برداری و پایش نیروگاه‌های خورشیدی ارائه می‌دهد.

مشخصات فنی

ورودی (DC)

• حداکثر ولتاژ ورودی: ۱۱۰۰ ولت
• ولتاژ شروع کار: ۲۰۰ ولت
• ولتاژ نامی ورودی: ۶۲۰ ولت (مدل‌های ۱۰۰/۱۱۰/۱۲۵) یا ۷۳۰ ولت (مدل‌های ۱۳۶-L/۱۵۰-L)

خروجی (AC)

• حداکثر جریان خروجی: بین ۱۵۹ تا ۱۹۸.۵ آمپر (بسته به مدل)
• توان نامی خروجی: ۱۰۰، ۱۱۰، ۱۲۵، ۱۳۶ و ۱۵۰ کیلووات (بر اساس مدل)
• حداکثر توان خروجی: از ۱۱۰ تا ۱۶۵ کیلووات (بسته به مدل)
• فرکانس نامی شبکه: ۵۰ یا ۶۰ هرتز
• ولتاژ نامی شبکه: ۲۳۰/۴۰۰ ولت AC سه‌فاز (مدل‌های ۱۰۰/۱۱۰/۱۲۵) یا ۲۷۷/۴۸۰ ولت AC سه‌فاز (مدل‌های ۱۳۶-L/۱۵۰-L)
• ضریب توان: بیشتر از ۰.۹۹ (قابل تنظیم بین ۰.۸ پیش‌فاز تا ۰.۸ پس‌فاز)
• THDi (اعوجاج هارمونیکی جریان): کمتر از ۳ درصد در توان نامی
• حداکثر بازدهی: ۹۸.۶۰ درصد

حفاظت‌ها

• حفاظت در برابر پلاریته معکوس DC
• حفاظت ضد جزیره‌ای شدن (Anti-islanding)
• حفاظت اتصال کوتاه AC
• واحد پایش جریان نشتی (residual current)
• پایش مقاومت عایقی
• پایش خطای اتصال زمین
• پایش وضعیت شبکه
• پایش استرینگ‌های فتوولتائیک
• محافظ صاعقه (Surge Protection) نوع II
• حفاظت AFCI (تشخیص قوس الکتریکی) به‌صورت اختیاری
• قابلیت بازیابی PID به‌صورت اختیاری

ارتباطات

• نمایشگر: LCD یا LED به همراه اپلیکیشن موبایل
• استاندارد ارتباطی: RS485
• گزینه‌های اختیاری: WiFi، DRM، بلوتوث، 4G

مشخصات عمومی

• ابعاد (عرض × ارتفاع × عمق): ۱۰۴۰ × ۶۷۰ × ۳۵۰ میلی‌متر
• وزن: ۸۵ کیلوگرم
• محدوده دمای کاری: منفی ۳۰ تا مثبت ۶۰ درجه سانتی‌گراد
• روش خنک‌کنندگی: خنک‌سازی هوشمند با هوای اجباری (فن)
• درجه حفاظت: IP66
• حداکثر ارتفاع کاری: ۴۰۰۰ متر
• رطوبت نسبی: ۰ تا ۱۰۰ درصد
• توپولوژی: بدون ترانسفورماتور (Transformerless)

ویژگی‌های کلیدی

• بازدهی بالا و تولید انرژی بیشتر: دارای ۸ تا ۹ ترکر MPP با دقت ردیابی بالا در هر مدار و پاسخ‌دهی دینامیک سریع؛ محدوده ولتاژ MPPT گسترده (۱۸۰ تا ۱۰۰۰ ولت)؛ جریان استرینگ تا ۲۰ آمپر و سازگاری با ماژول‌های بالای ۷۰۰ وات
• بهره‌برداری و نگهداری هوشمند و ساده: عملکرد تشخیص هوشمند منحنی I-V برای مکان‌یابی دقیق و خودکار خطاهای استرینگ فتوولتائیک؛ تشخیص هوشمند خطا با ثبت لحظه‌ای شکل موج ولتاژ و جریان سمت AC برای مکان‌یابی سریع خطا؛ پشتیبانی از RS485 با گزینه‌های اختیاری WiFi/GPRS/اترنت برای پایش و کنترل از راه دور از طریق کامپیوتر یا موبایل
• قابلیت اطمینان بالا و بدون دغدغه: درجه حفاظت IP66 مناسب نصب در فضای باز؛ محافظ صاعقه (SPD) نوع II در سمت DC و AC برای جلوگیری از آسیب صاعقه؛ قابلیت AFCI اختیاری که در صورت تشخیص قوس الکتریکی، بلافاصله عملکرد اینورتر را متوقف می‌کند
