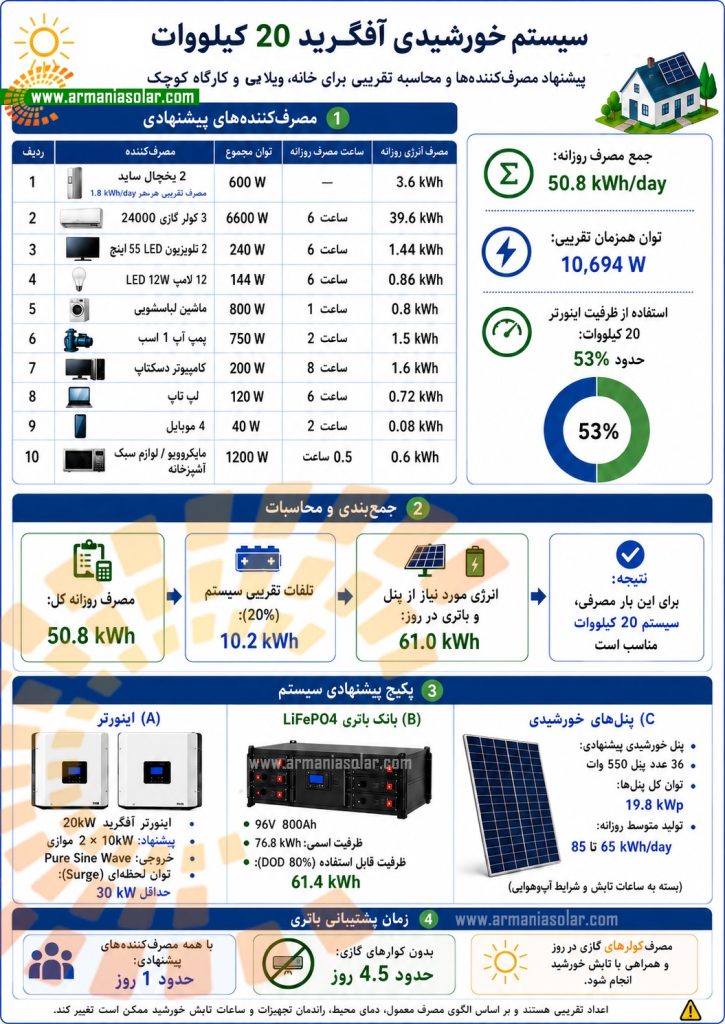

این اینفوگرافیک سیستم خورشیدی آفگرید ۲۰ کیلووات را برای خانه ویلایی و کارگاه‌های کوچک بدون دسترسی به برق شهری تشریح می‌کند. بر اساس محاسبه مصرف‌کننده‌های رایج شامل ۲ یخچال ساید، ۳ کولر گازی ۲۴۰۰۰، تلویزیون، ماشین لباسشویی، پمپ آب و سایر لوازم برقی، مصرف روزانه کل به ۵۰.۸ کیلووات‌ساعت و توان هم‌زمان مصرف به ۱۰,۶۹۴ وات می‌رسد که حدود ۵۳ درصد از ظرفیت اینورتر را پوشش می‌دهد. با احتساب ۲۰ درصد تلفات سیستم، انرژی مورد نیاز روزانه از پنل و باتری ۶۱ کیلووات‌ساعت برآورد شده است. سیستم پیشنهادی شامل اینورتر آفگرید ۲۰ کیلووات (ترکیب دو دستگاه ۱۰kW موازی) با خروجی سینوسی خالص (Pure Sine Wave) و توان لحظه‌ای (Surge) تا ۳۰ کیلووات، بانک باتری لیتیوم آهن فسفات (LiFePO4) (ظرفیت اسمی ۷۶.۸ و ظرفیت قابل‌استفاده ۶۱.۴ کیلووات‌ساعت با DOD 80%)، و آرایه پنل خورشیدی ۵۵۰ واتی با ۳۶ عدد پنل و توان کل ۱۹.۸ کیلووات پیک است که تولید روزانه‌ای بین ۶۵ تا ۸۵ کیلووات‌ساعت دارد. زمان پشتیبانی باتری این پکیج با همه مصرف‌کننده‌های پیشنهادی حدود ۱ روز و بدون کولرهای گازی حدود ۴.۵ روز محاسبه شده است؛ راهکاری مقیاس‌پذیر برای استقلال کامل از شبکه برق سراسری.
موارد ذکر شده تقریبی و کلی است. برای محاسبه دقیق و نوع و مدل تجهیزات مورد نیاز برای نیروگاه خود، با مشاوران ما در تماس باشید.
