نیروگاه هایبرید

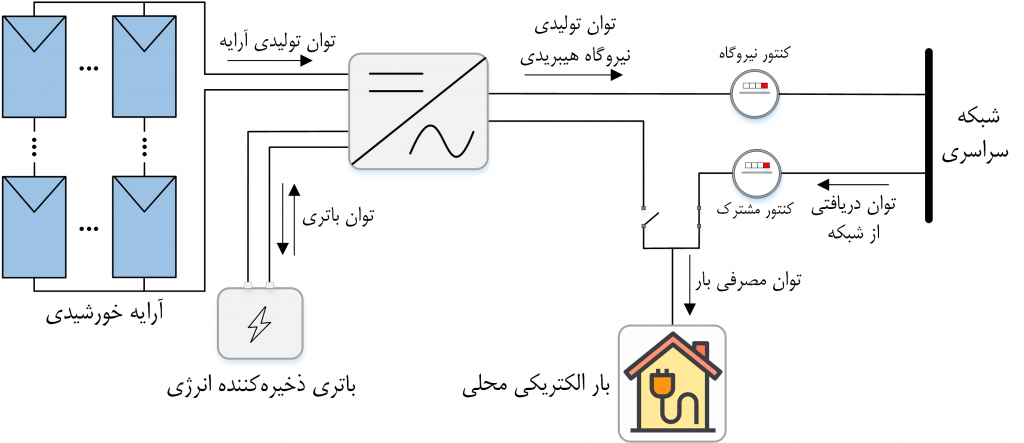

بحران آب و افزایش مصرف برق ناشی از ورود سامانه­های سرمایشی و دستگاه‌های استخراج رمز ارز، موجب وقوع خاموشی­های برنامه­ریزی شده در کشور شده است. یکی از راهکارهای موثر جهت غلبه بر این مشکل، استفاده از نیروگاه‌های هیبریدی مشابه شکل زیر می­باشد. عملکرد این نیروگاه‌ها در دو حالت قابل بررسی است:

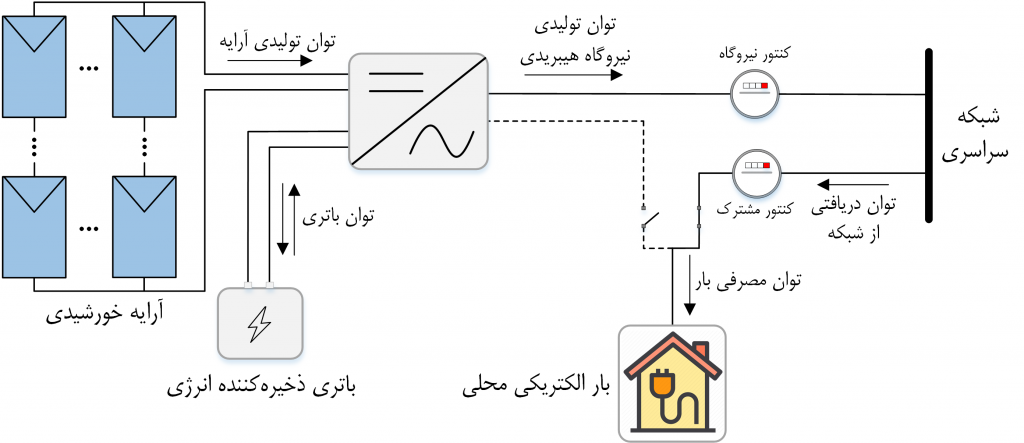

• در شرایط عملکرد عادیِ مشترکین، نیروگاه توان تولیدی خود را به شبکه سراسری تزریق و در قالب طرح خرید تضمینی برق خورشیدی، به فروش می­رساند (شکل زیر). با توجه به قیمت پایین برق خریداری شده از شبکه و بالابودن برق فروخته شده توسط نیروگاه خورشیدی، پس از شارژ شدن باتری­ها توسط نیروگاه خورشیدی، تمامی انرژی تولیدی نیروگاه در این حالت به شبکه تزریق و از طریق کنتور هوشمند، ثبت می­شود.
• در صورت قطعی شبکه، اینورتر نیروگاه خورشیدی به حالت مستقل از شبکه، تغییر وضعیت داده و بارهای ضروریِ مجاور را تامین خواهد نمود (شکل 3 (ب)). همچنین به منظور برقراری تعادل بین توان تولیدی نیروگاه خورشیدی و بار مصرفی مجاور، از بانک باتری استفاده می­شود. بدیهی است ظرفیت تجهیزات نیروگاه نظیر باتری و اینورتر با توجه به بارهای مجاور و مدت زمان خاموشی تعیین می­شود.

به منظور استفاده از انرژی ذخیره شده در بانک باتری صرفاً برای مشترک (و نه مشترکین مجاور که از طریق کنتور اصلی به نیروگاه متصل هستند)، ارتباط بین نیروگاه و مشترکین مجاور می­بایست قطع گردد. این فرآیند از طریق دستگاه جانبی اینورتر یا نصب یک مدار کنترلی پیش از کنتور انشعاب اصلی، تحقق می­یابد (شکل (4)). در هر دو حالت، پس از قطعی برق شبکه، کلید موجود پیش از کنتور انشعاب اصلی، باز شده و ارتباط اینورتر صرفاً با شبکه داخلی مشترک می­باشد.
